Prise fibre optique : à quoi elle ressemble et comment installer une prise fibre optique murale ?

Par Jean Mouchet

Manager Éditorial, spécialisé Comparatifs et Démarches Telecom

Où placer la fibre prise ? Comment installer ou déplacer une prise fibre optique dans son logement ? Faut-il une prise fibre ou THD ? Peut-on raccorder la fibre optique à une prise téléphonique classique ? Nous vous livrons toutes les informations essentielles à l'installation d'une prise fibre optique dans votre domicile !

Comment reconnaître une prise murale optique ?

Vous vous demandez comment brancher une prise fibre optique ? Pensez d'abord à effectuer un petit tour d'horizon de votre domicile : il est peut-être déjà équipé de plusieurs prises murales ! Mais à quoi ressemble une prise fibre optique ? Et s'il s'en trouve une chez vous, de quelle prise pour la fibre s'agit-il ?

Il existe deux technologies de raccordement de fibre optique :

1. FTTH = Fiber To The Home ; il s'agit d'un branchement 100% fibre. 95% des abonnés fibre sont en FTTH en France.
2. FTTLA = Fiber To The Last Amplifier : le raccordement s'arrête au noeud optique à l'extérieur du logement. Moins d'un million d'abonnés en France utilisent ce type de raccordement.

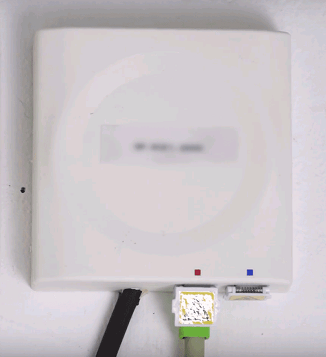

C'est cette première technologie, le FTTH, qui nous intéresse. La prise fibre correspond à un boîtier mural blanc, sur lequel sont inscrits des chiffres et des lettres. Elle s'accompagne également d'un pictogramme d'avertissement : les rayons de transmission de la fibre optique sont dangereux pour l'oeil humain ; il ne faut pas regarder les composants optiques directement à l'oeil nu, au risque de perdre la vue.

Faut-il une prise fibre ou coaxiale ?

La réponse à cette question va dépendre du type d'offre à laquelle vous souscrivez. Soit vous êtes titulaire d'un abonnement FTTH avec un raccordement fibre de bout en bout, auquel cas le branchement se fera via une prise fibre FTTH ; soit vous avez opté pour une offre THD SFR / RED, et alors les derniers mètres de raccordement se feront à l'aide d'un câble coaxial jusqu'à une prise THD.

Cette dernière peut être munie d'un ou plusieurs ports ronds dans lequel se trouve une broche centrale. Elle peut comporter jusqu'à trois ports différents : un pour la TV, un pour le satellite (SAT) et un pour la radio.

La signification des numéros sur ma prise fibre FTTH

Si vous vous êtes déjà approché d’une prise fibre optique, vous avez sans doute remarqué que celle-ci comportait une série de chiffres et de lettres sur l’une de ses faces. Cette combinaison vous semble peut-être incompréhensible, mais sachez qu’elle présente à la fois une utilité et une signification bien précises.

Il s’agit en effet d’un numéro de référence unique que possède chaque prise fibre optique. Cette suite de caractères alphanumériques peut se présenter sous différentes formes :

• UG-xxxxx-x
• FI-xxxx-xxxx
• Axxxxxxxxx

En réalité, les deux premiers symboles correspondent à l’opérateur, les huit suivants correspondent quant à eux à la référence de la prise fibre. La raison pour laquelle chaque prise fibre optique murale est équipée d’une suite de chiffres et de lettres comme celles indiquées ci-dessus est que cela facilite grandement l’identification d’un logement et le fait qu’il soit déjà raccordé à la fibre ou non.

Ce code vous permettra également de bénéficier d’une mise en place plus rapide de votre connexion Internet, dans le cas d’un déménagement par exemple. Pensez donc à noter cette référence quelque part, ou bien à la photographier avec votre smartphone.

Autre intérêt de ce numéro d’identification unique : si vous souhaitez changer d’opérateur, votre nouveau fournisseur vous demandera la référence de la prise FTTH afin d’éviter toute erreur de raccordement.

Faut-il une prise téléphonique pour recevoir la fibre optique ?

La réponse à cette question est non. Posséder une ligne de téléphone fixe n’est pas utile pour recevoir la fibre chez soi. La fibre optique est directement reliée à la box Internet. Si vous avez un combiné téléphonique fixe, le technicien en charge de l’installation de la prise fibre pourra utiliser la même gaine pour installer le boîtier PTO à la place, mais ce n'est en aucun cas une obligation.

Vous vous demandez aussi quelle prise CPL pour la fibre faut-il installer ? Sachez là encore que cette dernière n'est pas indispensable. Le boîtier CPL (Courant Porteur en Ligne), peut être employé dans votre maison si vous souhaitez étendre votre connexion WiFi ou Ethernet à d'autres pièces. Elle n'est en aucun cas obligatoire pour recevoir la fibre chez vous.

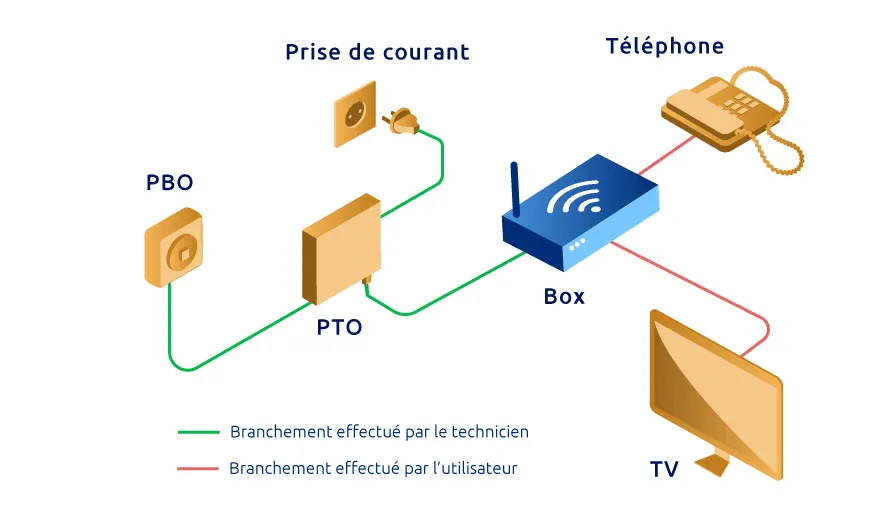

L'installation d'une prise fibre optique : les étapes

Comment installer une prise fibre optique chez soi ? Avant toute chose, assurez-vous d’effectuer un test d'éligibilité avant d’entamer des démarches. Vous pouvez le faire en ligne sur le site de l’ARCEP, l'Autorité de régulation des communications électroniques, des postes et de la distribution de la presse, ou consulter notre article à ce sujet.

Vous trouverez sur Internet de nombreuses cartes faisant état du déploiement de la fibre en France. Dans l’éventualité où votre logement ne serait pas éligible, sachez que vous pourrez vous tourner vers les offres ADSL des opérateurs. Votre débit sera certes plus faible, mais vous disposerez tout de même d’une connexion Internet. Quoi qu'il en soit, pour l'installation d'une prise fibre optique murale une étape est indispensable : prendre rendez-vous avec un technicien qualifié.

Eh oui, installer une prise murale fibre optique ne peut se faire qu’avec l’intervention d’un professionnel. Seul ce dernier est habilité à effectuer les travaux nécessaires à l’installation d’une prise pour la fibre. Cette condition sine qua non est valable pour la mise en place d'une prise fibre Free, d'une prise fibre SFR, d'une prise fibre Bouygues... Bref, quel que soit l'opérateur choisi !

Il pourra aussi vous conseiller sur l’emplacement idéal à sélectionner si vous vous demandez où placer la prise fibre. Ceci afin que vous bénéficiiez d’une connexion stable et optimale en toute circonstance. L’esthétique de votre logement est, dans la mesure du possible, toujours respectée.

Vous n'avez pas besoin de la faire installer, mais vous cherchez à savoir comment déplacer une prise fibre optique ? Là encore, il n’est pas conseillé de se passer de l’aide d’un technicien qualifié. Bien que la fibre se trouve protégée par une gaine, vous pourriez effectuer des mouvements de torsion involontaires au moment de la déplacer, et causer des dommages irréversibles.

Préférez donc toujours l'assistance d'un technicien, même si de nombreux opérateurs tendent à facturer les prestations de ce genre. Vous aurez toujours la possibilité d'argumenter en votre faveur : peut-être la prise a-t-elle été mal installée avant que vous n'emménagiez dans le logement, etc.

Comment brancher sa box internet à une prise optique ?

À partir du moment où votre prise pour fibre est installée, il ne vous restera plus qu’à connecter votre box Internet à celle-ci. Le procédé est plutôt similaire d’un opérateur à un autre, si ce n'est que vous aurez quelques actions supplémentaires à effectuer en fonction du modèle de box en votre possession.

La prise murale fibre optique d'anciennes box SFR doit par exemple être reliée à votre box SFR à l'aide d'un boîtier fibre intermédiaire, connu aussi sous le nom de boîtier ONT pour Optical Network Termination.

Brancher sa Livebox sur une prise fibre FTTH Orange

Vous êtes abonné Orange ou Sosh ? La majorité des modèles de Livebox (5, 6 et 7) sont équipés d'un port compatible avec le cordon optique à brancher directement dessus, permettant ainsi de se passer d'un boitier intermédiaire ONT. Il faut suivre ces étapes :

1. Branchez le cordon optique entre la prise murale fibre et votre box Internet.
2. Reliez le cordon d'alimentation de votre box à une prise de courant.
3. Allumez votre équipement comme d'habitude et attendez que tous les voyants soient au vert.

Il en va de même pour la prise fibre optique Free : le cordon optique se branche directement sur le boîtier ONT, puis sur la Freebox.

Brancher sa box Bouygues sur une prise fibre optique

Concernant l'installation de la fibre Bouygues, les étapes à suivre pour brancher sa box à la prise optique murale sont les suivantes :

1. Via le câble optique à embout vert, relier la prise optique murale installée dans votre logement au boîtier fibre, jusqu'à entendre un son "Clic".
2. Connecter ce boîtier fibre au secteur via le câble fourni, et l'allumer en appuyant sur le bouton On/Off.
3. Attendre que les voyants correspondant à Power, Pon et Lan passent au vert pour pouvoir établir l'accès à internet.

Brancher sa box SFR sur une prise fibre optique murale

Pour installer une box SFR fibre (ou RED Box) chez vous, il suffit de :

1. Connecter le câble optique (fourni par l’installateur de la fibre) au port PON (connecteur vert) de votre Box 7, Box 8 ou Box 8X.
2. Si vous avez un téléphone fixe VoIP, raccorder votre téléphone au port TEL (connecteur gris) à l’aide du câble prévu à cet effet.
3. Branchez la box à une prise secteur à l’aide du bloc d’alimentation fourni.
4. Allumez la box en appuyant sur le bouton ON/OFF.
5. Patientez jusqu’à ce que le voyant PON clignote, puis le voyant WiFi.
6. Connectez votre ordinateur ou smartphone à la box en utilisant un câble Ethernet ou en WiFi avec les identifiants inscrits sous la box.

Les branchements sur un PTO multifibre ou monofibre

Il existe quelques subtilités à prendre en compte. Si votre prise murale optique n'est dotée que d'une seule prise, vous savez que vous devez faire correspondre le cordon de raccordement à cet endroit. Il se peut néanmoins que votre prise murale possède plusieurs ports. Dans ce cas, suivez les indications ci-dessous.

Votre prise fibre est dotée de deux emplacements :

• La référence de votre prise commence par U : branchez le cordon sur la prise bleue.
• La référence de votre prise commence par un autre symbole : branchez le cordon sur la prise rouge.

Votre prise fibre est dotée de quatre emplacements :

• La référence de votre prise commence par F ou A : branchez le cordon sur la prise jaune.
• La référence de votre prise commence par un autre symbole : branchez le cordon sur la prise rouge.

Vous cherchez à souscrire une offre fibre ? Découvrez les offres disponibles et laissez-vous guider afin de profiter de l'offre fibre la plus adaptée à vos besoins. Service gratuit Selectra

09 75 18 80 51

Comment savoir si son logement est fibré ou non ?

Avant de vous demander où installer la prise fibre FTTH dans votre maison ou votre studio, posez-vous la question suivante : « Mon domicile est-il déjà équipé d’une prise pour la fibre ? »

La réponse pourra se faire par l’affirmative dans les trois cas suivants :

 Votre domicile était déjà raccordé à la fibre avant votre arrivée.
 La fibre est préinstallée dans votre immeuble / maison.
 Vous disposez déjà d'une connexion à Internet fibre optique..

Lorsque vous résidez dans un immeuble, les boîtiers fibre sont généralement regroupés dans une armoire électrique au sein des parties communes. Soyez vigilant : cela ne veut pas forcément dire que votre appartement est équipé d'une prise fibre, mais au moins, vous saurez qu'un raccordement est possible.

En maison individuelle, il est fort probable que votre prise fibre se trouve dans le salon, le bureau ou une autre pièce à vivre. L'installation d'une prise optique murale ne se fait jamais dans une cuisine ou une salle de bains. Étudiez les plinthes pour repérer votre prise qui se trouvera généralement au niveau du sol. Attention à ne pas la confondre avec un filtre ADSL ou une prise téléphonique, dont les fiches sont différentes (en forme de T inversé).

Bon à savoir Depuis 2012, les nouveaux bâtiments construits peuvent être soumis à une préinstallation optique. Cela signifie qu’ils seront équipés d’un raccordement fibre dès leur construction, pour simplifier les démarches des occupants par la suite.
